Ethernet magnétique de jack d'ARJM11D7-811-AB-CW2 21.6mm 10P10C RJ45 Empilé avec le bouclier

Informations de base
Lieu d'origine: Guangdong
Nom de marque: PHCONN
Certification: ISO9001-2008
Numéro de modèle: RMS-071A-10F0-GY
Quantité de commande min: 500pcs
Prix: USD1.0 - 1.5 PCS
Détails d'emballage: 80 PCs dans 1 plateau, plateau 7 dans 1 petit carton, qui est 31.5*24*19 cm, petit carton 2 dans un
Délai de livraison: 24-30 jours de travail
Conditions de paiement: D/A, D/P, L/C, T/T, paypal
Capacité d'approvisionnement: 1000, 000pcs/mois.
Détail Infomation
BOUCLIER: alliage en laiton en plastique: PBT
Terminal: cuivre de phosphore La température de soudure: ℃ 255 5 secondes
Couleur de LED: jaune, gree, option rouge, bleue, double de couleur Montage du type: Plat d'insertion
Orientation: 90 degrés, côté entrent Application: 10 / mb 100/1000
Surligner:

connecteur du smt rj45

,

connecteur de la carte PCB rj45

,

10P10C RJ45 magnétique Jack


Description de produit

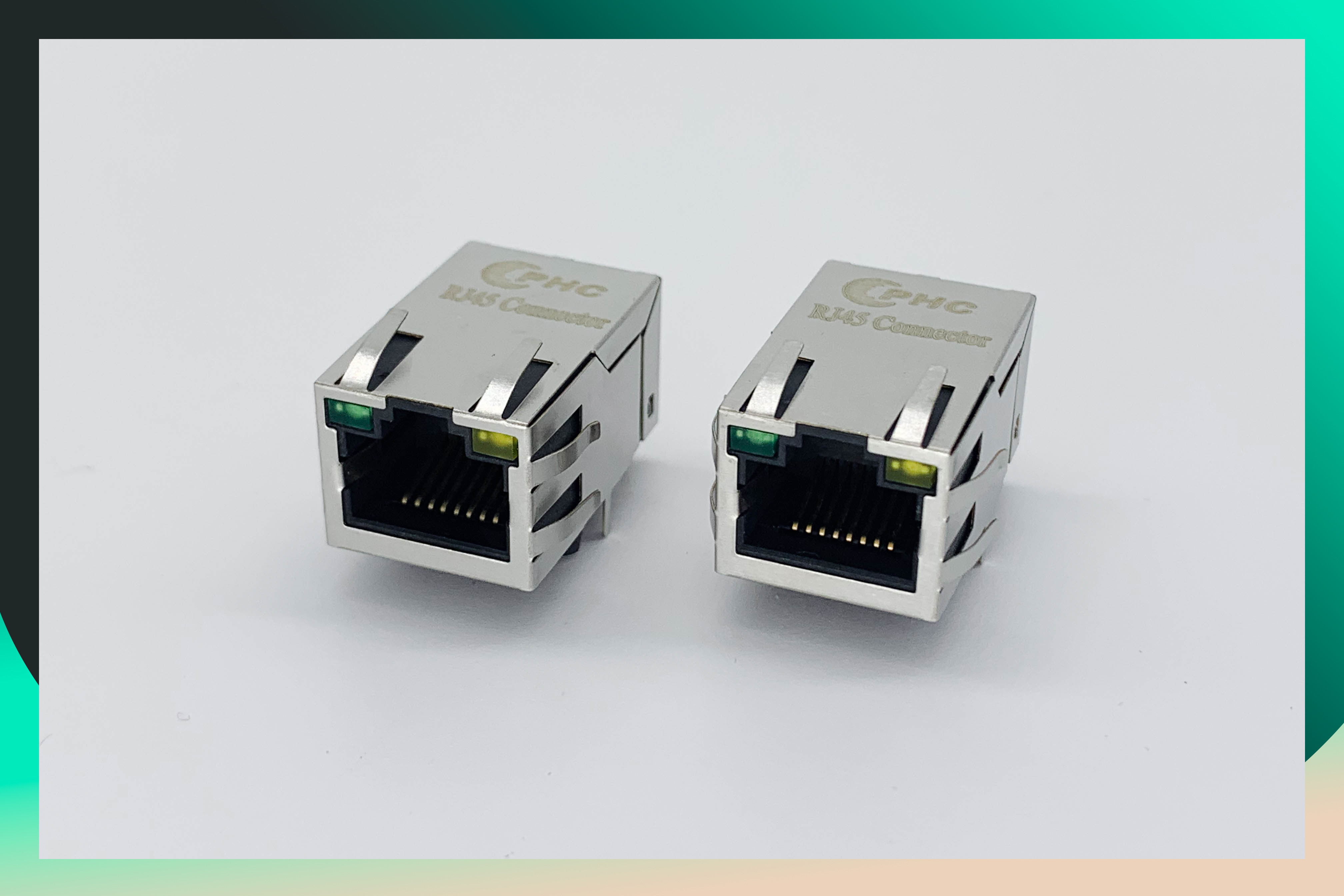

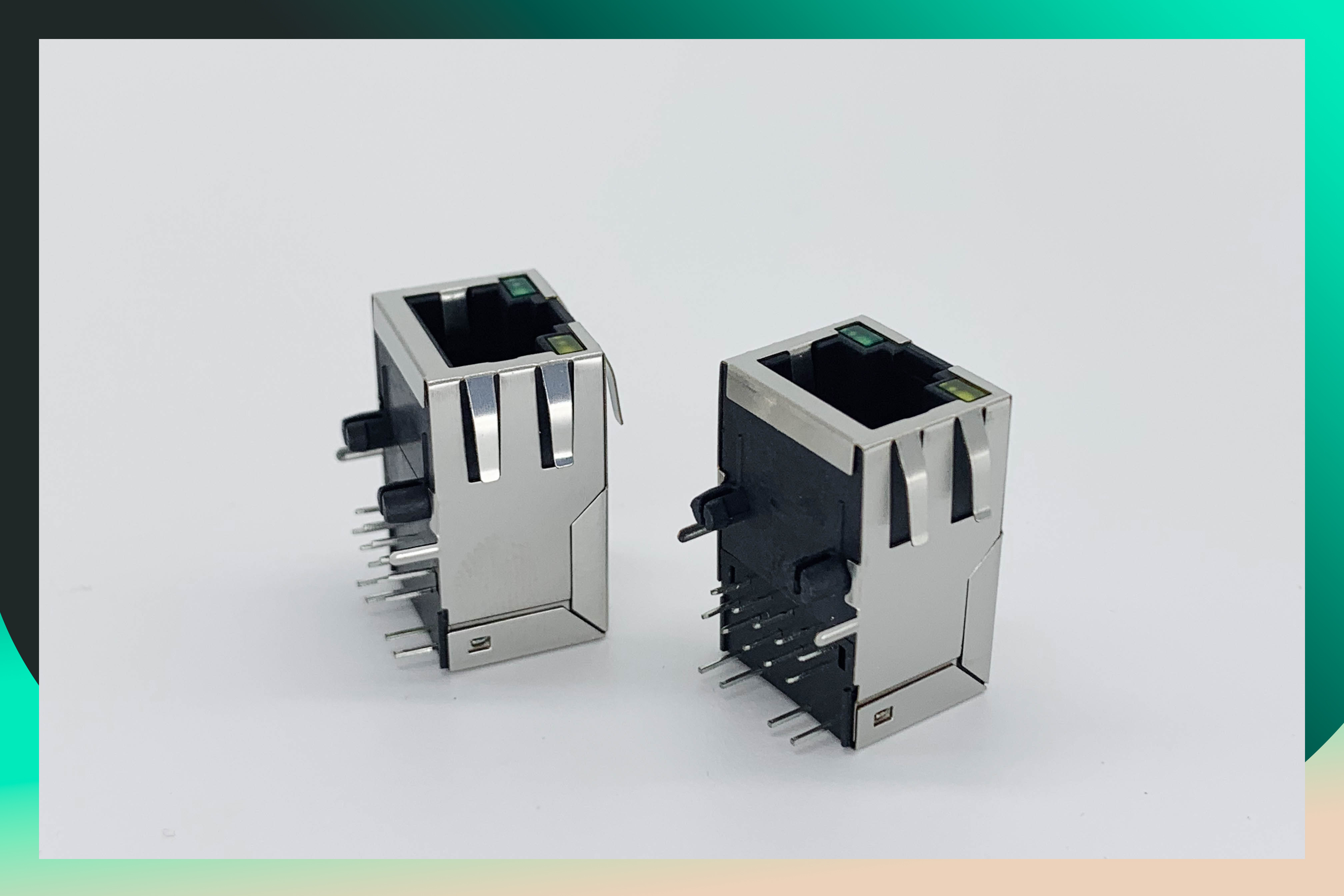

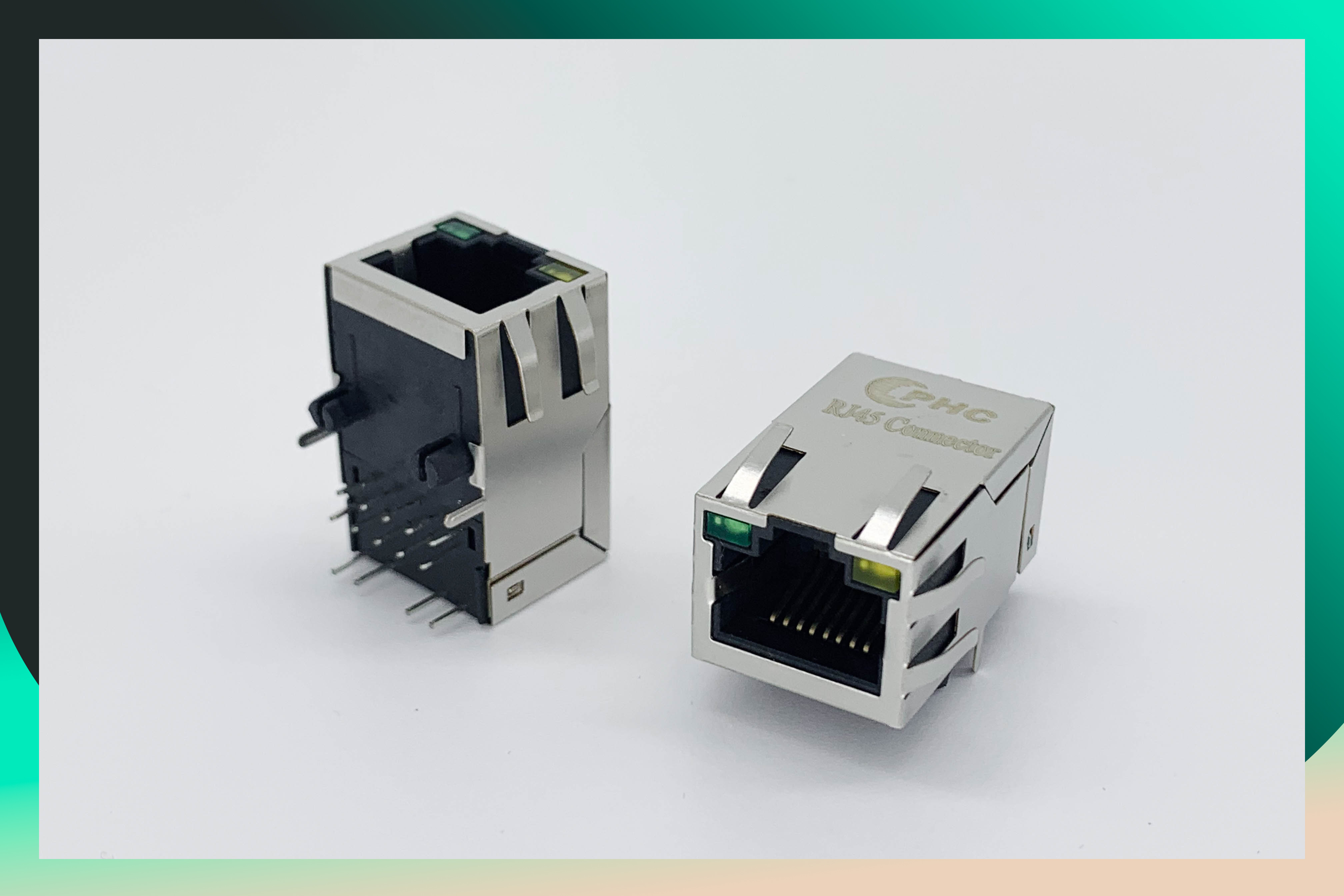

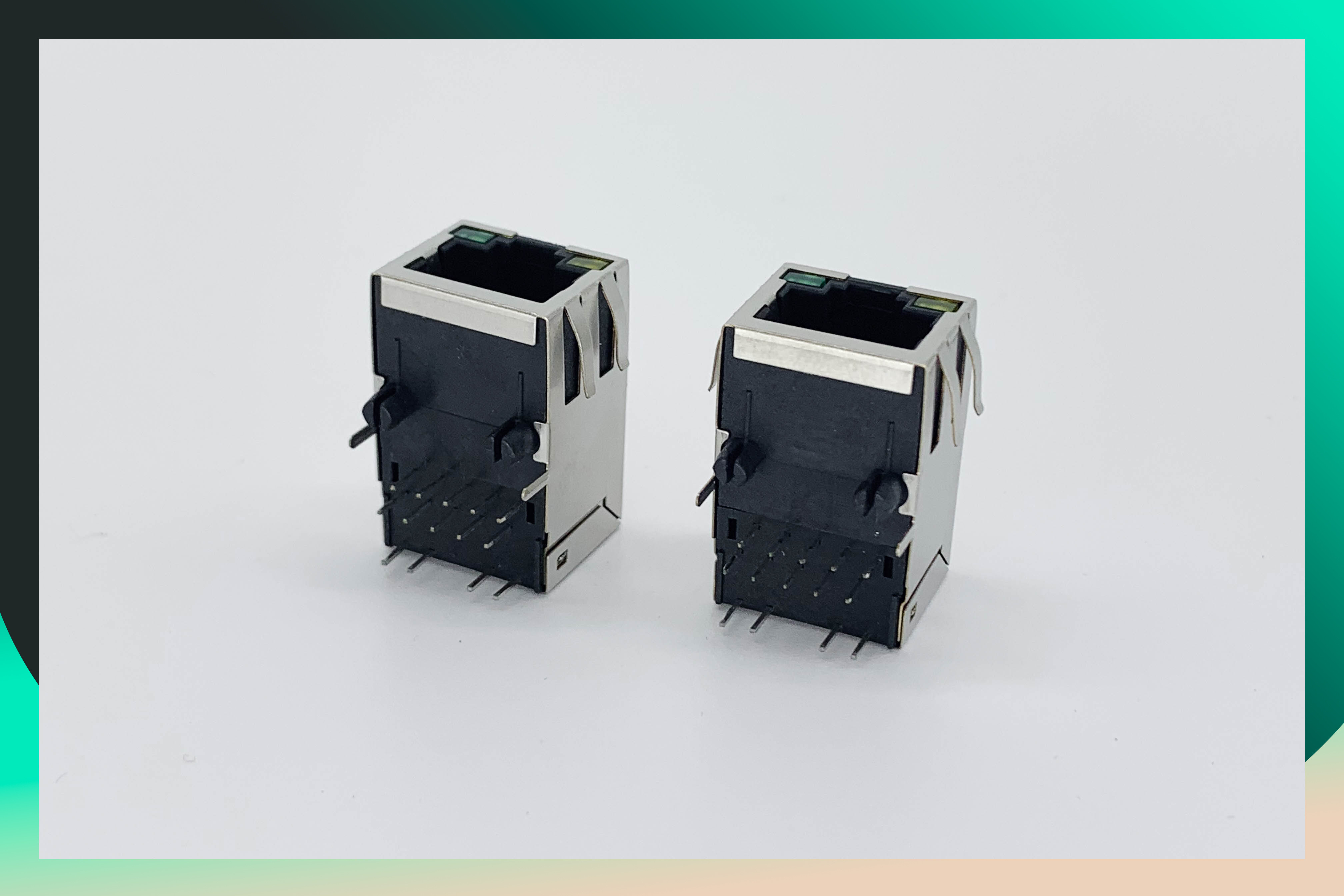

Ethernet magnétique de 21.6mm 10P10C RJ45 Jack Single Port empilé avec le bouclier





Caractéristiques



Numéro de la pièce

Fabricant

Numéro de la pièce

Fabricant

Description

RMS-071A-10F0-GY

RMS-071A-10F0-GY

PHC

Ethernet magnétique de 21.6mm 10P10C RJ45 Jack Single Port empilé avec le bouclier



Série

Type de connecteur

Applications

Montage du type

Les connecteurs, relie ensemble

Femelle de PHC RJ45

10/100 /1000 Mbps

Plat d'insertion



Orientation

Arrêt

Couleur de LED

Armature

Le côté d'angle de 90° (droite) entrent

Soudure



G/Y

Protégé







Élém. élect. :



1. Le magnetics interne sont 100% électriquement examiné pour la fonctionnalité par condition IEEE802.3

2. Haute performance pour la suppression maximum d'IEM

3. 350uH LCO minimum avec la polarisation 8mA actuelle

4. Estimation actuelle 1,5 ampères

5. Estimation 125vac de tension

6. Résistance d'isolation 500 MΩmin

7. Résistance de contact 30 MΩmax

8. C.A. 1500V RMS 50Hz ou 60Hz de tension de tenue 1 minute

9. Perte par insertion : -1.2dB @100KHz-100MHz maximum

10. Perte de retour : -18dB @1MHz-30MHz minimum

11. 14dB @30MHz-60MHz minimum

12. 12dB @60MHz-80MHz minimum

13. 10dB @80MHz-100MHz minimum

14. Rejet de mode commun : -30dB @1MHz-100MHz minimum

15. Entretien croisé : -30dB @1MHz-100MHz minimum



Opération et températures de stockage :



1. Températures de fonctionnement : -40 à 85℃

2. Températures de stockage : -40 à 85℃



Application :



1. Produits de mise en réseau : NIC, HUB, commutateur, routeur, pont, travail

2. Station : PC/system, imprimante, serveur, NOTA:, modem câblé d'IA, application de XDSL, boîtier décodeur



Dessin





Ethernet magnétique de 21.6mm 10P10C RJ45 Jack Single Port empilé avec le bouclier

(PHC)



Ethernet magnétique de jack d'ARJM11D7-811-AB-CW2 21.6mm 10P10C RJ45 Empilé avec le bouclier 0





Pourquoi choisissez la qualité de PengHui



Qualité :



Fournisseur du leader mondial de connecteur Integrated RJ45 et de connecteur de carte PCB





Excepté l'électrodéposition, de l'usinage de conception, emboutissant, moulage par injection, réunissez, essai, emballant. Toute l'étape font par nous-mêmes. Ainsi nous pouvons commander la qualité.



1) Construit sous les contrôles stricts.

2) 9001:2008 d'OIN

3) Certification d'UL

4) Portée Cetitifaction

5) Conformité de RoHS

6) OEM pour l'IMPULSION

7) Politique environnementale active

8) Chaque module a examiné 3times (pas simplement le groupe examiné)





Production&Testing

PHC ont plus de 30 équipements d'automation d'unités au produit comme possible
PHC chaque RJ45 magnétique a examiné 3times (pas simplement le groupe examiné)
Chaque SMT pièce de PHC a employé l'automation examinant et emballant.


Ethernet magnétique de jack d'ARJM11D7-811-AB-CW2 21.6mm 10P10C RJ45 Empilé avec le bouclier 1



                                            Réserve de moule





Ethernet magnétique de jack d'ARJM11D7-811-AB-CW2 21.6mm 10P10C RJ45 Empilé avec le bouclier 2



                                                   Poinçon
